在排列線束前要事先繪制線束圖，線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像，它不反映電氣件彼此之間怎樣連接，不受各個電氣元件的尺寸形狀和它們之間距離的影響。而線束圖則必須要顧及各個電氣元件的尺寸形狀和它們之間的距離，線束焊接也要反映出電氣件彼此之間是如何連接的。

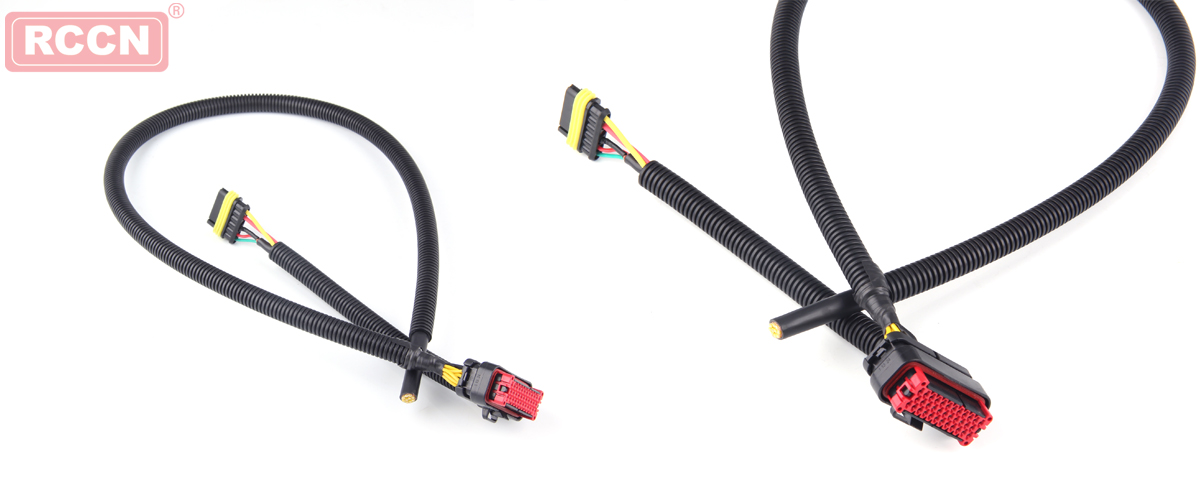

汽車線束焊接內的電線常用規格有標稱截面積0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的電線(日系車中常用的標稱截面積為0.5、0.85、1.25、2.0、2.5、4.0、6.0等平方毫米)，它們各自都有允許負載電流值，配用于不同功率用電設備的導線。以整車線束為例，0.5規格線適用于儀表燈、指示燈、門燈、頂燈等；0.75規格線適用于牌照燈，前后小燈、制動燈等；1.0規格線適用于轉向燈、霧燈等；1.5規格線適用于前大燈、喇叭等；主電源線例如發電機電樞線、搭鐵線等要求2.5至4平方毫米電線。這只是指一般汽車而言，關鍵要看負載的最大電流值，例如蓄電池的搭鐵線、正極電源線則是專門的汽車電線單獨使用，它們的線徑都比較大，起碼有十幾平方毫米以上，這些“巨無霸”電線就不會編入主線束內。
